久经考验、成熟可靠的解决方案

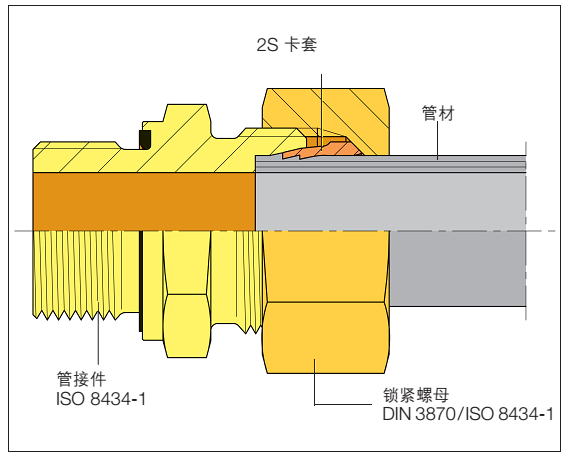

    福士(VOSS)2S卡套式管接头在结构形式和尺寸上符合最新的标准水平（DIN 2353及ISO 8434-1标准）。它们设计用于公制管材。 所有尺寸如扳手开口 宽度、 通孔及连接尺寸同样按公制规格设计。福士(VOSS)2S卡套式管接头的特征是具有高功能稳定性和符合实际的装配状态。 通过2S卡套中典型的弹簧效应持久保持连接的预紧力。

使用福士(VOSS)2S卡套式管接头的其他优点是，全面的型号种类，全球可用性及其在液压和气动装置中的广泛应用潜力。

功能说明

管接头作为组装连接件应满足持久紧固和密封的功能要求。对此，在螺旋侧有标准化固定螺纹和相匹配的密封方式，以及在法兰连接时，有相应的布孔图可供广泛选择。

管材连接的关键还在于最小的细节。因此通过多年实践，在相随的发展步骤中铸造了如今福士(VOSS)2S型卡套的细节。其独特的特征是：

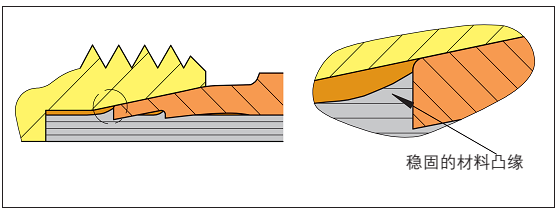

• 两个切削刃的最佳切口2S卡套通过其第一个切口形成规定用于箍紧管材的材料凸缘。第二个切口优化整个功能，并通过整个锥面上的均匀力分布提供附加的安全。

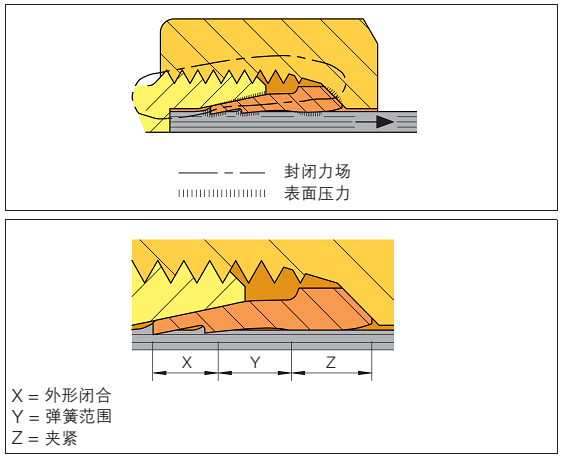

• 通过最终装配时施加的预紧力 实现高密封性。借助最现代化的计算方法，可使装配力和密封性所需要的表面压力 在功能上实现相互匹配。

• 通过福士(VOSS)卡套典型的弹簧效应产生弹性性能。 这是在最终装配时，通过几何形状和材料特性的协同作用实现的。弹性预应力补偿了动态负荷下材料的所有沉降现象。

一般说明

要实现福士(VOSS)2S卡套式管接头的功能要求，严格遵循装配说明和技术说明中的提示具有重要意义。错误操作会导致连接安全性和密封性方面的风险。
