福士VOSS预装配设备介绍

福士(VOSS)预装配设备和工具是专为装配管材连接而设计的。

对于每种使用情况,无论是卡套、VOSSFormSQRBV-10型扩口锥或ZAKO套环的单件还是批量装配,从简单的辅助工具直至装配力控制机器,包括所属各种工具套件,有多种形式可供使用。

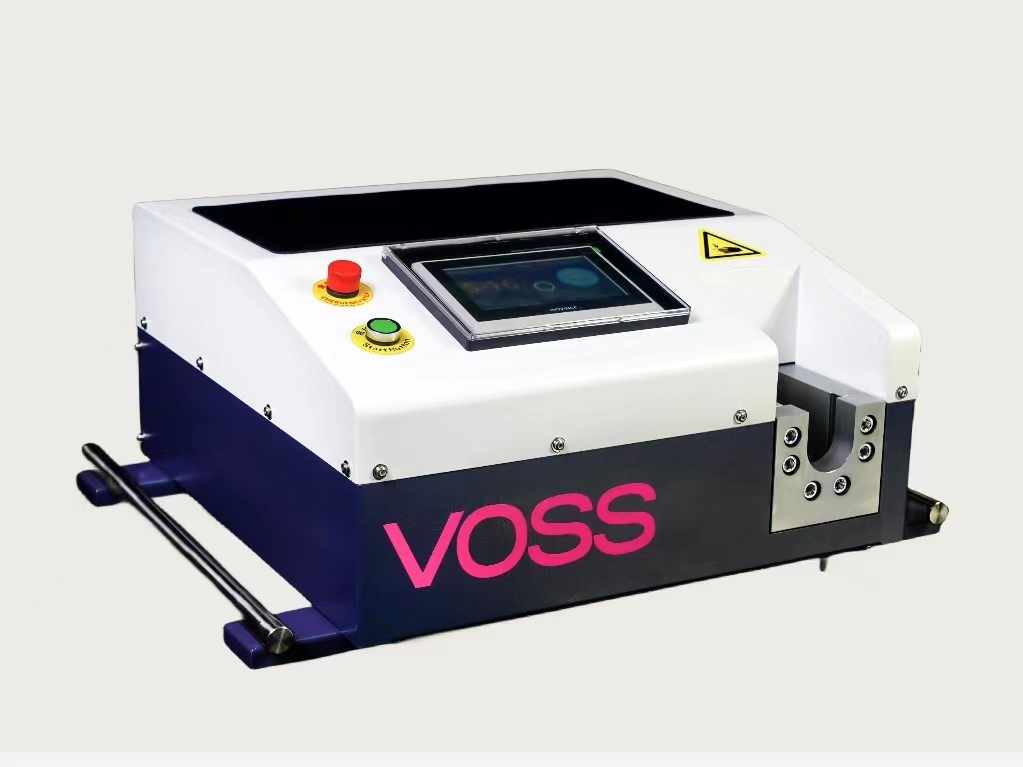

完美快速的预装配设备:VOSSForm90S



涉及大批量的预装配生产,要求工具更换快速,循环周期短,避免任何可能引起整批报废的故障, VOSS 90S型设备可以满足这些要求。通过无线感应读取集成在(VOSS)  工具中RFID芯片中的数据,并由此自动调节工具,这确保了装配时间短,在装配过程中即使频繁地更换工具也能有效地避免操作错误。操作简单、精确、安全。

自动压力调节

通过射频识别(RFID)芯片完成工具识别

计件器可自由编程

触控面板、直观的菜单导航

包括现场校准服务

可选配脚踏开关

故障识别

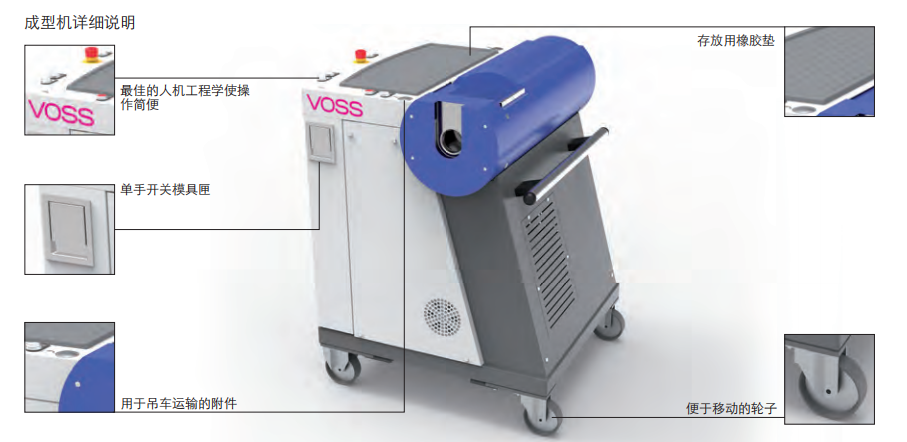

完美快速的管材成形:VOSSForm100

使用VOSSForm 100在管材上形成VOSSForm SQR轮廓简单可靠。两种工具表示标识明确将装配错误降低到最小程度,管端的止挡板也可防止装入错误。这样始终有足够空间来形成轮廓,因此完全不会产生废品。通过自动调节成形压力以及光学显示下一个操作步骤避免操作错误。

成形完成后,设备通过光学传感器引导,自动回到成形起始位置,极大地缩短了成型时间,因此,VOSSForm 100通常被设计用作成套工位。设备上配备了一个工具托盘,使得更换工具非常方便,同时设备上还附加了一个230V插座。

自动调节到管材尺寸

成形时间从7秒(外径6mm10mm)到15秒(外径25mm42mm

光栅识别工作步骤结束,机器返回起始位置

符合人体工程学原理:单手锁定刀具库,通过直观的操作设计使操作极为简单

可选配脚踏开关

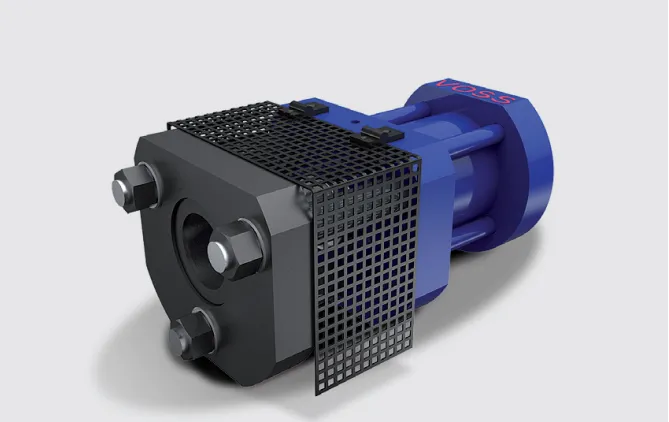

使用 ZAKO 达到明显的最佳结果:VOSS 85

VOSS 85紧凑型电气液压设备,可用于将ZAKO法兰扩口锥预装配至管外径小于120毫米的管材。它由带有装配头的装配气缸和液压驱动机组两部分组成,非常易于运输。模块化结构的另一个优点是:整个流程清晰可见。使用 ZAKO 扩口锥扩口时不会出现工具磨损,因为扩口锥同时成为管接头的一部分,管材也不需要预先卷边。由于系统结构如此简单,预装配非常方便却能保证高精度。工具留在管材中,因此没有磨损

操作简便

整个装配过程清晰可见

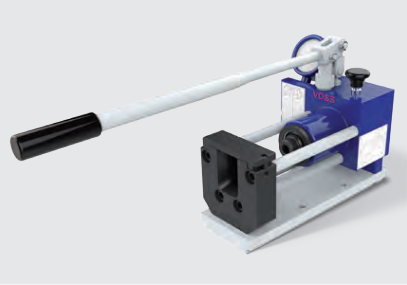

施工现场的明星-VOSS 80 N3



轻便的VOSS 80 N3型设备通过其阶梯式的侧面,用台钳加紧固定,或直接用螺栓固定在工作台上。工具套件更换简单,并可通过压力表显示压力值确保可靠的预装配效果。这种便携式预装配设备在没有电源的情况下同样适用。

压力表,调节值表

操作手柄可拆卸,便于移动和运输
